Filtr
RA1

RA1

řada: Spiral
Spiral RA1:

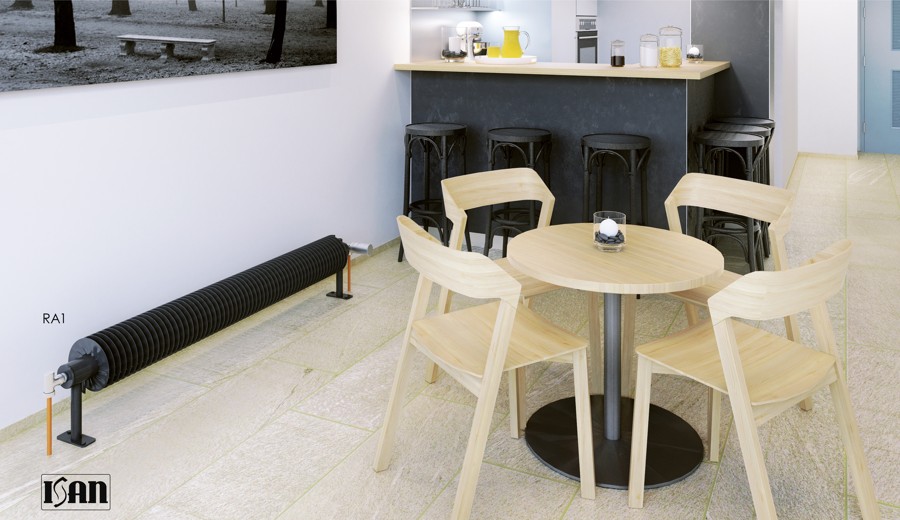

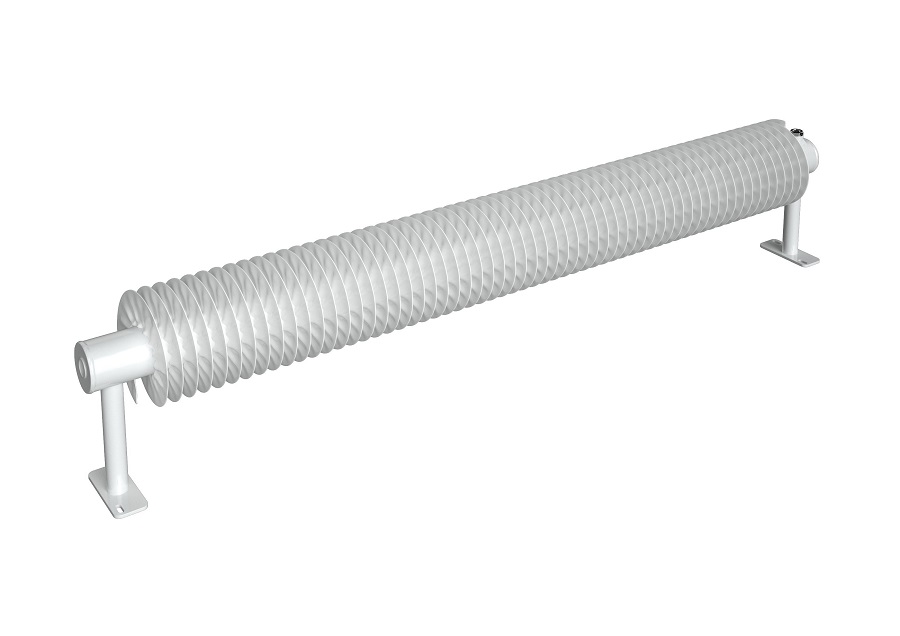

  • horizontální provedení  - uchycení na zeď i na zem, délka od 500 mm do 6 000 mm

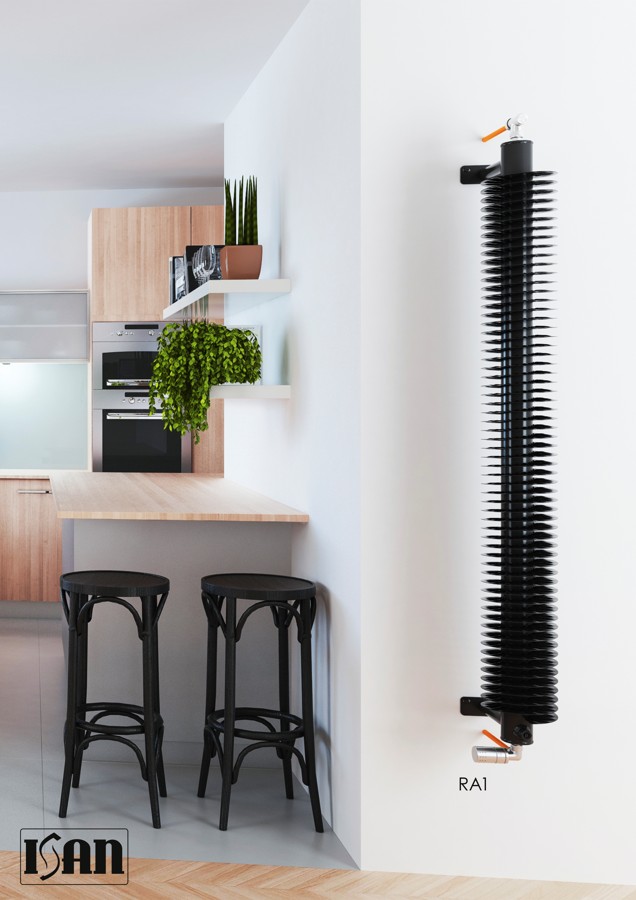

  • vertikální provedení - uchycení pouze na zeď, délka od 500 mm do 2 500 mm
Materiál: ocelová páska navinutá na silnostěnné ocelové trubce

Průměr trubky x vinutí: Ø 32x92 mm, Ø 57x137 mm, Ø 76x156 mm, Ø 89x169 mm, Ø 108x188 mm

Maximální provozní teplota: 120 °C

Provozní přetlak: 1 MPa

Zkušební přetlak: 1,3 MPa

Připojovací závity: 2 x G1/2"

Těleso je vhodné pro zapojení do nízkoteplotního systému pouze ve vertikálním provedení!
délka [mm]
výk. při tepl. spádu 75 / 65 / 20 °C [W]
32x92mm 57x137mm 76x156mm 89x169mm 108x188mm
500 136 173 188 190 195
1000 280 356 388 393 415
1500 427 544 593 615 653
2000 577 735 801 852 904
2500 729 929 1012 1099 1166
3000 882 1123 1224 1354 1436
4000 1191 1518 1654 1879 1993
5000 1504 1916 2088 2419 2566
6000 1819 2318 2526 2978 3159
Sněhově bílá  - RAL 9016 (01) Sněhově bílá RAL 9016 (01)
Sněhově bílá - struktura - S09 (68) Sněhově bílá - struktura S09 (68)
Slonová kost - struktura  - S08 (67) Slonová kost - struktura S08 (67)
Pískovec - struktura - S13 (72) Pískovec - struktura S13 (72)
Měď - metalíza  - S03 (62) Měď - metalíza S03 (62)
Mosaz - metalíza - S19 (83) Mosaz - metalíza S19 (83)
Stříbro - metalíza  - S05 (64) Stříbro - metalíza S05 (64)
Antracit - metalíza  - S02 (61) Antracit - metalíza S02 (61)
Černá  - RAL 9005 (19) Černá RAL 9005 (19)
Šampaň - Metalíza - S31 (25) Šampaň - Metalíza S31 (25)
Bezbarvý lak - S20 (84) Bezbarvý lak S20 (84)
Akvamarín - metalíza - S29 (23) Akvamarín - metalíza S29 (23)
Černý samet - mat - S40 (51) Černý samet - mat S40 (51)
Antické zlato - metalíza - S36 (48) Antické zlato - metalíza S36 (48)
Antibakteriální bílá - S41 (88) Antibakteriální bílá S41 (88)
Zlatá oliva - struktura - S28 (22) Zlatá oliva - struktura S28 (22)
Safír - S30 (24) Safír S30 (24)
Lávový popel - struktura - S33 (27) Lávový popel - struktura S33 (27)
Skořice - struktura - S35 (29) Skořice - struktura S35 (29)
Růžová - RAL3015 MAT (K2) Růžová RAL3015 MAT (K2)
Šedá - RAL7040 MAT (K3) Šedá RAL7040 MAT (K3)
Bordó  - RAL4004 MAT (K4) Bordó RAL4004 MAT (K4)
Mentolová - RAL6027 MAT (K5) Mentolová RAL6027 MAT (K5)
Modrá  - RAL5024 MAT (K6) Modrá RAL5024 MAT (K6)
Zelená  - RAL6019 MAT (K7) Zelená RAL6019 MAT (K7)
Béžová  - RAL1019 MAT (K8) Béžová RAL1019 MAT (K8)
Bílá matná - RAL 9016MAT (05) Bílá matná RAL 9016MAT (05)
Slonová kost - RAL 9001MAT (K9) Slonová kost RAL 9001MAT (K9)
Jasmín - RAL 1015 (12) Jasmín RAL 1015 (12)
Jedlová zelená - RAL 6009 (43) Jedlová zelená RAL 6009 (43)
Šedá okenní - RAL 7040 (31) Šedá okenní RAL 7040 (31)
Černá perla - S22 (85) Černá perla S22 (85)
Šedá perleť - S23 (86) Šedá perleť S23 (86)
Světlá zlatá - S75 (L1) Světlá zlatá S75 (L1)
Béžově šedá - RAL 7006MAT (C7) Béžově šedá RAL 7006MAT (C7)
Temná hnědá - S59 (H4) Temná hnědá S59 (H4)
Kávová - S66 (J9) Kávová S66 (J9)
