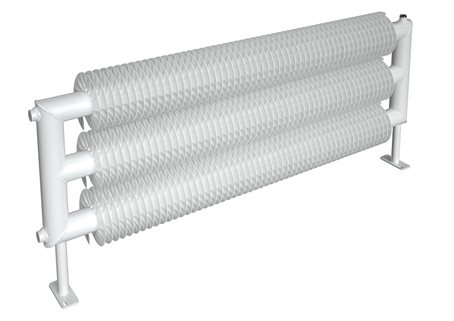

RAT3

RAT3

řada: Spiral
K dispozici modely v horizontálním i vertikálním provedení.

Těleso je vhodné pro zapojení do nízkoteplotního systému pouze ve vertikálním provedení!

Materiál: ocelové trubky 32 mm, 57 mm, 76 mm, 89 mm nebo 108 mm a ocel. pásy šíře 0,8 mm
Maximální provozní teplota: 120 °C
Provozní přetlak: 1 MPa
Zkušební přetlak: 1,3 MPa
Připojovací závity: 2 x G1/2"
Základní barva: bílá RAL 9016

Délka horizontálního provedení: od 500 mm do 6 000 mm
Délka vertikálního provedení: od 500 mm do 2 500 mm

Horizontální modely: uchycení na zem a zeď
Vertikální modely: uchycení na zeď
délka [mm]
výk. při tepl. spádu 75 / 65 / 20 °C [W]
32x92mm 57x137mm 76x156mm 89x169mm 108x188mm
500 299 398 443 471 514
1000 640 849 946 1006 1098
1500 997 1324 1475 1568 1712
2000 1366 1814 2020 2148 2346
2500 1745 2317 2580 2743 2995
3000 2130 2828 3150 3349 3657
4000 2919 3876 4316 4589 5011
5000 3726 4948 5510 5604 6118
6000 4550 6041 6728 7155 7811
Sněhově bílá  - RAL 9016 (01) Sněhově bílá RAL 9016 (01)
Sněhově bílá - struktura - S09 (68) Sněhově bílá - struktura S09 (68)
Slonová kost - struktura  - S08 (67) Slonová kost - struktura S08 (67)
Pískovec - struktura - S13 (72) Pískovec - struktura S13 (72)
Měď - metalíza  - S03 (62) Měď - metalíza S03 (62)
Mosaz - metalíza - S19 (83) Mosaz - metalíza S19 (83)
Stříbro - metalíza  - S05 (64) Stříbro - metalíza S05 (64)
Antracit - metalíza  - S02 (61) Antracit - metalíza S02 (61)
Černá  - RAL 9005 (19) Černá RAL 9005 (19)
Šampaň - Metalíza - S31 (25) Šampaň - Metalíza S31 (25)
Bezbarvý lak - S20 (84) Bezbarvý lak S20 (84)
Akvamarín - metalíza - S29 (23) Akvamarín - metalíza S29 (23)
Černý samet - mat - S40 (51) Černý samet - mat S40 (51)
Antické zlato - metalíza - S36 (48) Antické zlato - metalíza S36 (48)
Antibakteriální bílá - S41 (88) Antibakteriální bílá S41 (88)
Zlatá oliva - struktura - S28 (22) Zlatá oliva - struktura S28 (22)
Safír - S30 (24) Safír S30 (24)
Lávový popel - struktura - S33 (27) Lávový popel - struktura S33 (27)
Skořice - struktura - S35 (29) Skořice - struktura S35 (29)
Růžová - RAL3015 MAT (K2) Růžová RAL3015 MAT (K2)
Šedá - RAL7040 MAT (K3) Šedá RAL7040 MAT (K3)
Bordó  - RAL4004 MAT (K4) Bordó RAL4004 MAT (K4)
Mentolová - RAL6027 MAT (K5) Mentolová RAL6027 MAT (K5)
Modrá  - RAL5024 MAT (K6) Modrá RAL5024 MAT (K6)
Zelená  - RAL6019 MAT (K7) Zelená RAL6019 MAT (K7)
Béžová  - RAL1019 MAT (K8) Béžová RAL1019 MAT (K8)
Bílá matná - RAL 9016MAT (05) Bílá matná RAL 9016MAT (05)
Slonová kost - RAL 9001MAT (K9) Slonová kost RAL 9001MAT (K9)
Jasmín - RAL 1015 (12) Jasmín RAL 1015 (12)
Jedlová zelená - RAL 6009 (43) Jedlová zelená RAL 6009 (43)
Šedá okenní - RAL 7040 (31) Šedá okenní RAL 7040 (31)
Černá perla - S22 (85) Černá perla S22 (85)
Šedá perleť - S23 (86) Šedá perleť S23 (86)
Světlá zlatá - S75 (L1) Světlá zlatá S75 (L1)
Béžově šedá - RAL 7006MAT (C7) Béžově šedá RAL 7006MAT (C7)
Temná hnědá - S59 (H4) Temná hnědá S59 (H4)
Kávová - S66 (J9) Kávová S66 (J9)
