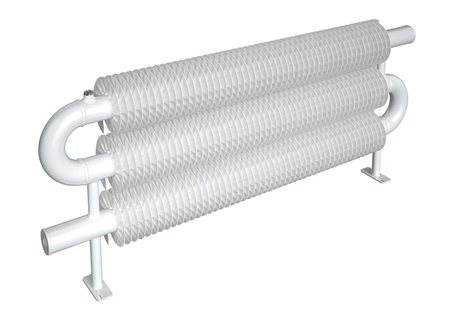

RAO3

RAO3

řada: Spiral
K dispozici modely v horizontálním i vertikálním provedení.

Těleso je vhodné pro zapojení do nízkoteplotního systému pouze ve vertikálním provedení!

Materiál: ocelové trubky 32 mm, 57 mm, 76 mm, 89 mm nebo 108 mm a ocel. pásy šíře 0,8 mm
Maximální provozní teplota: 120 °C
Provozní přetlak: 1 MPa
Zkušební přetlak: 1,3 MPa
Připojovací závity: 2 x G1/2"
Základní barva: bílá RAL 9016

Délka horizontálního provedení: od 500 mm do 6 000 mm
Délka vertikálního provedení: od 500 mm do 2 500 mm

Horizontální modely: uchycení na zem a zeď
Vertikální modely: uchycení na zeď

délka [mm]
výk. při tepl. spádu 75 / 65 / 20 °C [W]
32x92mm 57x137mm 76x156mm 89x169mm 108x188mm
500 285 378 444
1000 588 481 915 951 1120
1500 898 1193 1398 1508 1777
2000 1213 1612 1889 2092 2464
2500 1532 2035 2385 2696 3175
3000 1854 2462 2886 3316 3907
4000 2504 3326 3898 4599 5418
5000 3161 4199 4922 5928 6983
6000 3825 5081 5955 7293 8591
Slonová kost  - RAL 9001 (04) Slonová kost RAL 9001 (04)
Sněhově bílá  - RAL 9016 (01) Sněhově bílá RAL 9016 (01)
Sněhově bílá - struktura - S09 (68) Sněhově bílá - struktura S09 (68)
Slonová kost - struktura  - S08 (67) Slonová kost - struktura S08 (67)
Pískovec - struktura - S13 (72) Pískovec - struktura S13 (72)
Měď - metalíza  - S03 (62) Měď - metalíza S03 (62)
Mosaz - metalíza - S19 (83) Mosaz - metalíza S19 (83)
Stříbro - metalíza  - S05 (64) Stříbro - metalíza S05 (64)
Břidlice - struktura  - S10 (69) Břidlice - struktura S10 (69)
Antracit - metalíza  - S02 (61) Antracit - metalíza S02 (61)
Černá  - RAL 9005 (19) Černá RAL 9005 (19)
Papyrus - RAL 9018 (14) Papyrus RAL 9018 (14)
Šampaň - Metalíza - S31 (25) Šampaň - Metalíza S31 (25)
Ohnivá červeň - RAL 3002 (08) Ohnivá červeň RAL 3002 (08)
Bezbarvý lak - S20 (84) Bezbarvý lak S20 (84)
Tmavě šedá - struktura - S38 (50) Tmavě šedá - struktura S38 (50)
Lipová zeleň - RAL 6021 (06) Lipová zeleň RAL 6021 (06)
Akvamarín - metalíza - S29 (23) Akvamarín - metalíza S29 (23)
Růžový korál - struktura - S32 (26) Růžový korál - struktura S32 (26)
Černý samet - mat - S40 (51) Černý samet - mat S40 (51)
Khaki - struktura - S27 (21) Khaki - struktura S27 (21)
Holubí modř - RAL 5014 (07) Holubí modř RAL 5014 (07)
Antické zlato - metalíza - S36 (48) Antické zlato - metalíza S36 (48)
Antibakteriální bílá - S41 (88) Antibakteriální bílá S41 (88)
Zlatá oliva - struktura - S28 (22) Zlatá oliva - struktura S28 (22)
Safír - S30 (24) Safír S30 (24)
Lávový popel - struktura - S33 (27) Lávový popel - struktura S33 (27)
Skořice - struktura - S35 (29) Skořice - struktura S35 (29)
Světle šedá - struktura - S37 (49) Světle šedá - struktura S37 (49)
