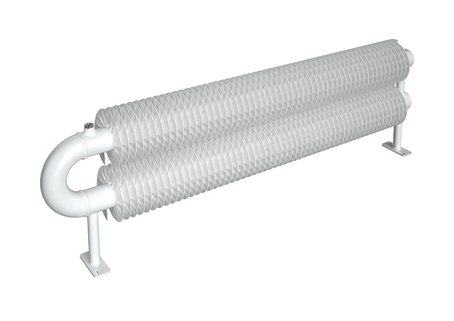

RAO2
K dispozici modely v horizontálním i vertikálním provedení.
Těleso je vhodné pro zapojení do nízkoteplotního systému pouze ve vertikálním provedení!
Materiál: ocelové trubky 32 mm, 57 mm, 76 mm, 89 mm nebo 108 mm a ocel. pásy šíře 0,8 mm
Maximální provozní teplota: 120 °C
Provozní přetlak: 1 MPa
Zkušební přetlak: 1,3 MPa
Připojovací závity: 2 x G1/2"
Základní barva: bílá RAL 9016
Délka horizontálního provedení: od 500 mm do 6 000 mm
Délka vertikálního provedení: od 500 mm do 2 500 mm
Horizontální modely: uchycení na zem a zeď
Vertikální modely: uchycení na zeď
| délka [mm] |
| výk. při tepl. spádu 75 / 65 / 20 °C [W] |
| 32x92mm |
57x137mm |
76x156mm |
89x169mm |
108x188mm |
|
| 500 |
213 |
279 |
335 |
340 |
352 |
| 1000 |
440 |
576 |
692 |
681 |
768 |
| 1500 |
672 |
880 |
1057 |
1061 |
1212 |
| 2000 |
907 |
1189 |
1428 |
1469 |
1680 |
| 2500 |
1146 |
1501 |
1803 |
1896 |
2166 |
| 3000 |
1386 |
1816 |
2181 |
2338 |
2666 |
| 4000 |
1872 |
2454 |
2946 |
3245 |
3699 |
| 5000 |
2364 |
3098 |
3720 |
4175 |
4765 |
| 6000 |
2860 |
3748 |
4501 |
5142 |
5864 |
