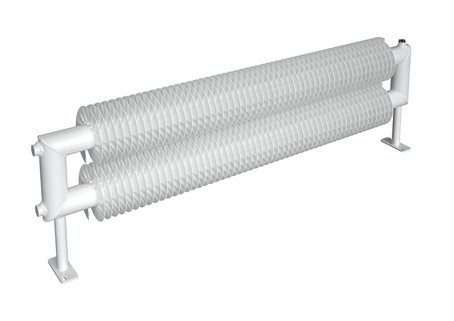

RAT2
K dispozici modely v horizontálním i vertikálním provedení.
Těleso je vhodné pro zapojení do nízkoteplotního systému pouze ve vertikálním provedení!
Materiál: ocelové trubky 32 mm, 57 mm, 76 mm, 89 mm nebo 108 mm a ocel. pásy šíře 0,8 mm
Maximální provozní teplota: 120 °C
Provozní přetlak: 1 MPa
Zkušební přetlak: 1,3 MPa
Připojovací závity: 2 x G1/2"
Základní barva: bílá RAL 9016
Délka horizontálního provedení: od 500 mm do 6 000 mm
Délka vertikálního provedení: od 500 mm do 2 500 mm
Horizontální modely: uchycení na zem a zeď
Vertikální modely: uchycení na zeď
| délka [mm] |
| výk. při tepl. spádu 75 / 65 / 20 °C [W] |
| 32x92mm |
57x137mm |
76x156mm |
89x169mm |
108x188mm |
|
| 500 |
218 |
285 |
315 |
342 |
368 |
| 1000 |
465 |
608 |
673 |
730 |
787 |
| 1500 |
725 |
948 |
1049 |
1138 |
1227 |
| 2000 |
994 |
1299 |
1437 |
1559 |
1681 |
| 2500 |
1269 |
1659 |
1835 |
1991 |
2146 |
| 3000 |
1549 |
2025 |
2240 |
2431 |
2621 |
| 4000 |
2123 |
2775 |
3070 |
3331 |
3591 |
| 5000 |
2711 |
3543 |
3920 |
4253 |
4585 |
| 6000 |
3309 |
4325 |
4786 |
5192 |
5598 |
