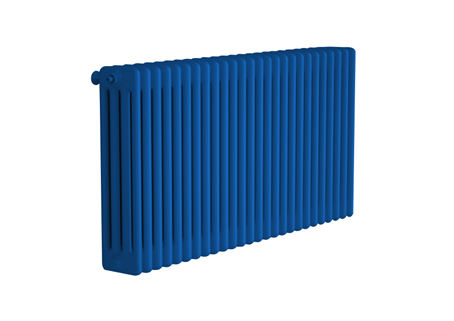

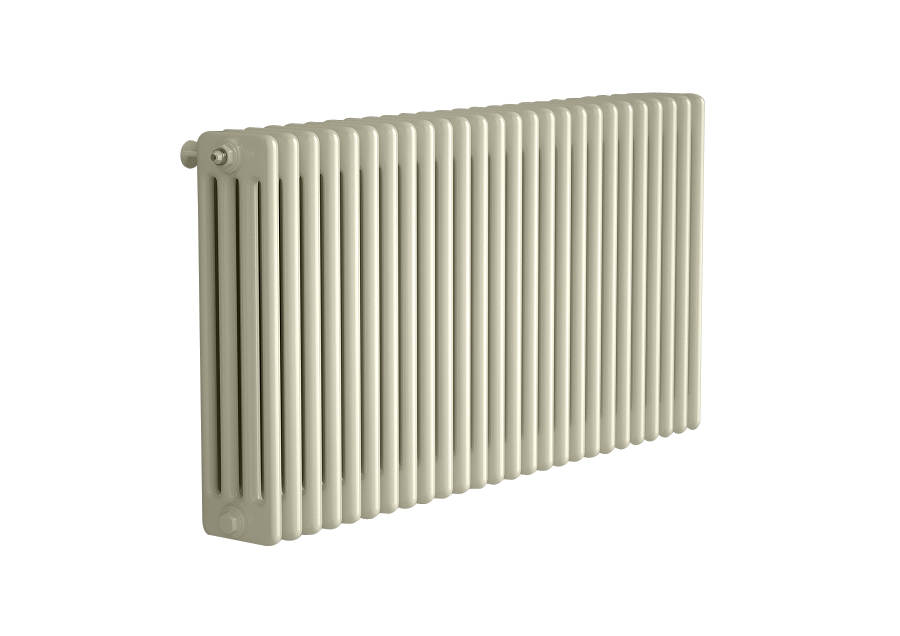

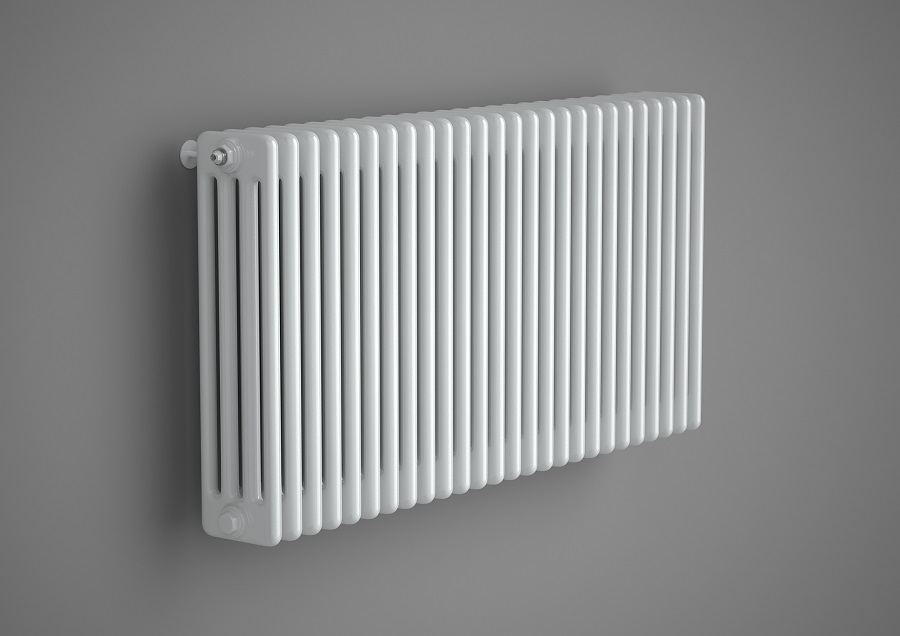

Atol C4

Atol C4

řada: Melody

Článkové radiátory ATOL se vyznačují vzhledem klasických litinových radiátorů. Jsou však vyráběny z ocelových článků, proto disponují nižší hmotností. Jejich elegantní a oblý tvar výrazně zvyšuje bezpečnost, pro kterou jsou často instalovány ve školách a dalších veřejných budovách. Mají optimální cirkulaci topného média s velkou účinností přenosu tepla. Jsou vhodé pro provoz v nízkoteplotních systémech.

Materiál: trubka průměr 25 mm, tloušťka 1,25 mm
Maximální provozní přetlak: 1 MPa (10 bar)
Zkušební přetlak: 1,3 MPa (13 bar)
Maximální provozní teplota: 95 °C
Základní barva: jasně bílá RAL 9016
Připojovací závity: 2x G1/2"
Šířka jednoho článku: 46 mm +/– 1,5%
Maximální počet článků: 40 ks

V tabulce je uvedený výkon na článek, je třeba jej přepočítat na počet článků.

výška [mm] šířka [mm] výkon [W]
75 / 65 / 20 °C
300 148 42
400 148 56
500 148 69
600 148 82
750 148 101
900 148 120
1000 148 133
1500 148 196
1800 148 234
2000 148 260
2500 148 323

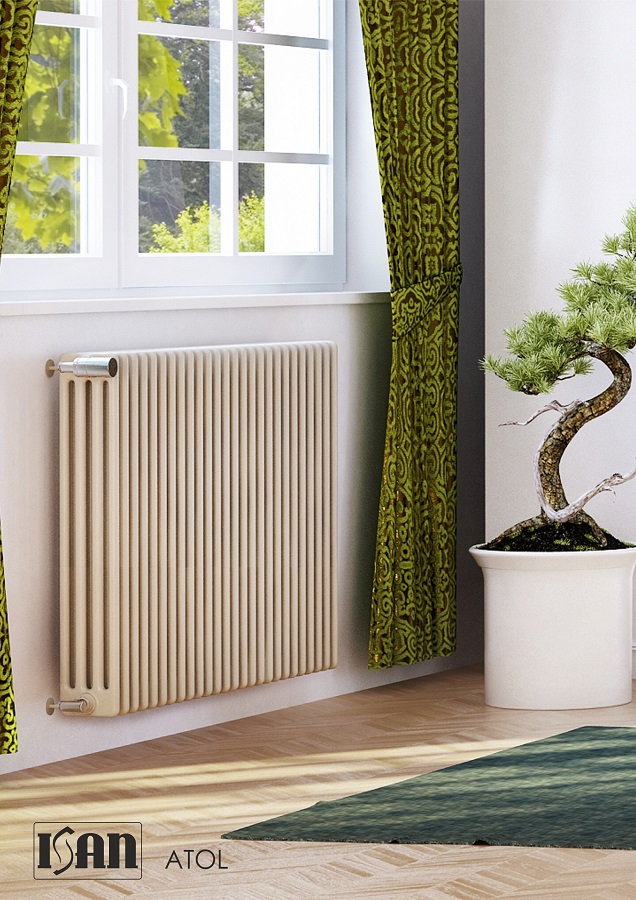

Slonová kost  - RAL 9001 (04) Slonová kost RAL 9001 (04)
Sněhově bílá  - RAL 9016 (01) Sněhově bílá RAL 9016 (01)
Sněhově bílá - struktura - S09 (68) Sněhově bílá - struktura S09 (68)
Slonová kost - struktura  - S08 (67) Slonová kost - struktura S08 (67)
Pískovec - struktura - S13 (72) Pískovec - struktura S13 (72)
Měď - metalíza  - S03 (62) Měď - metalíza S03 (62)
Mosaz  - (83) Mosaz (83)
Stříbro - metalíza  - S05 (64) Stříbro - metalíza S05 (64)
Břidlice - struktura  - S10 (69) Břidlice - struktura S10 (69)
Antracit - metalíza  - S02 (61) Antracit - metalíza S02 (61)
Limetka - S26 (09) Limetka S26 (09)
Papyrus - RAL 9018 (14) Papyrus RAL 9018 (14)
Šampaň - Metalíza - S31 (25) Šampaň - Metalíza S31 (25)
Ohnivá červeň - RAL 3002 (08) Ohnivá červeň RAL 3002 (08)
Bezbarvý lak - S20 (84) Bezbarvý lak S20 (84)
Tmavě šedá - struktura - S38 (50) Tmavě šedá - struktura S38 (50)
Lipová zeleň - RAL 6021 (06) Lipová zeleň RAL 6021 (06)
Akvamarín - metalíza - S29 (23) Akvamarín - metalíza S29 (23)
Růžový korál - struktura - S32 (26) Růžový korál - struktura S32 (26)
Černý samet - mat - S40 (51) Černý samet - mat S40 (51)
Khaki - struktura - S27 (21) Khaki - struktura S27 (21)
Holubí modř - RAL 5014 (07) Holubí modř RAL 5014 (07)
Rubín - S34 (28) Rubín S34 (28)
Antické zlato - metalíza - S36 (48) Antické zlato - metalíza S36 (48)
Antibakterial - S41 (88) Antibakterial S41 (88)
Zlatá oliva - struktura - S28 (22) Zlatá oliva - struktura S28 (22)
Safír - S30 (24) Safír S30 (24)
Lávový popel - struktura - S33 (27) Lávový popel - struktura S33 (27)
Skořice - struktura - S35 (29) Skořice - struktura S35 (29)
Světle šedá - struktura - S37 (49) Světle šedá - struktura S37 (49)
