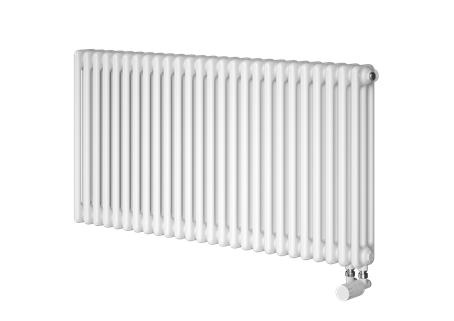

Atol C3

Atol C3

řada: Atol

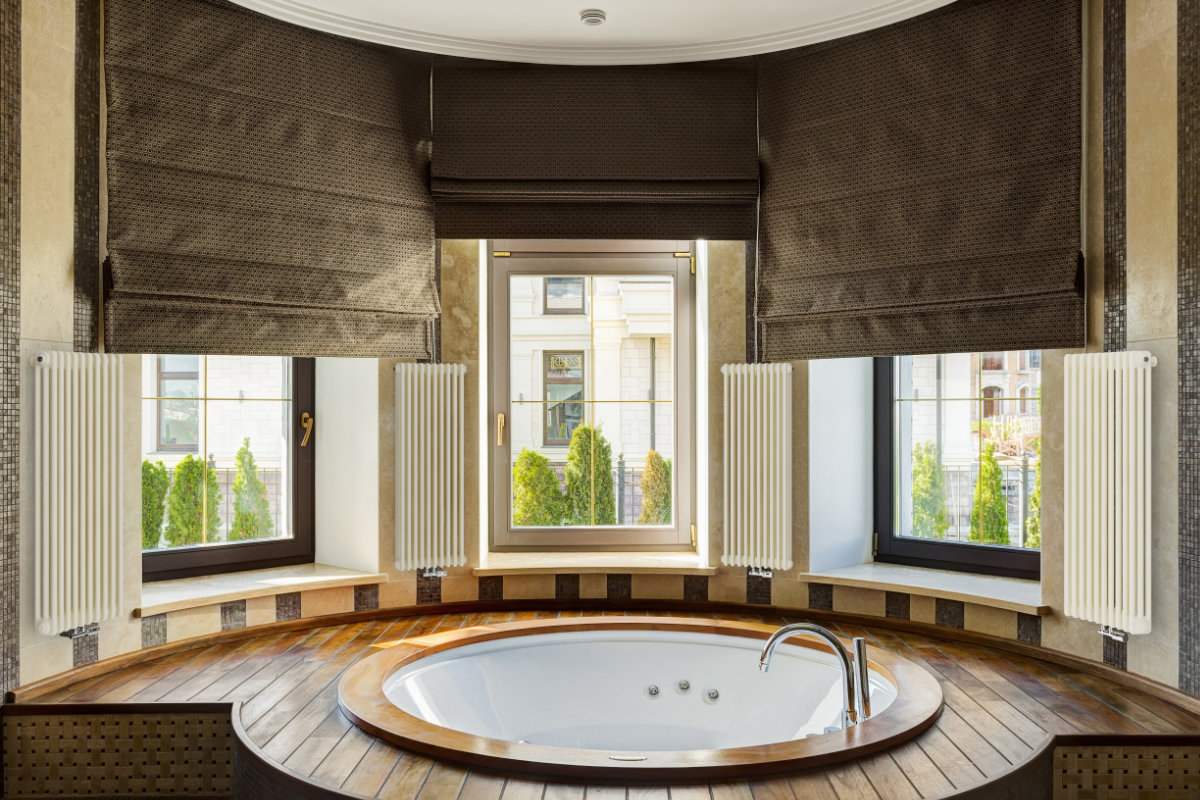

Článkové radiátory ATOL se vyznačují vzhledem klasických litinových radiátorů. Jsou však vyráběny z ocelových článků, proto disponují nižší hmotností. Jejich elegantní a oblý tvar výrazně zvyšuje bezpečnost, pro kterou jsou často instalovány ve školách a dalších veřejných budovách. Mají optimální cirkulaci topného média s velkou účinností přenosu tepla. Jsou vhodé pro provoz v nízkoteplotních systémech.

Materiál: trubka průměr 25 mm, tloušťka 1,25 mm
Maximální provozní přetlak: 1 MPa (10 bar)
Zkušební přetlak: 1,3 MPa (13 bar)
Maximální provozní teplota: 95 °C
Základní barva: jasně bílá RAL 9016
Připojovací závity: 2x G1/2"
Šířka jednoho článku: 46 mm +/– 1,5%
Maximální počet článků: 40 ks

V tabulce je uvedený výkon na článek, je třeba jej přepočítat na počet článků.

výška [mm] šířka [mm] výkon [W]
75 / 65 / 20 °C
300 107 32
400 107 42
500 107 51
600 107 61
750 107 75
900 107 89
1000 107 99
1500 107 147
1800 107 176
2000 107 197
2500 107 249
Sněhově bílá - RAL 9016 (01) Sněhově bílá RAL 9016 (01)
Bílá - RAL 9010 (02) Bílá RAL 9010 (02)
Slonová kost  - RAL 9001 (04) Slonová kost RAL 9001 (04)
Sněhově bílá - struktura - S09 (68) Sněhově bílá - struktura S09 (68)
Slonová kost - struktura  - S08 (67) Slonová kost - struktura S08 (67)
Jasmín  - RAL 1015 (12) Jasmín RAL 1015 (12)
Bambusové dřevo  - S07 (66) Bambusové dřevo S07 (66)
Slunecní paprsek - struktura  - S06 (65) Slunecní paprsek - struktura S06 (65)
Zlato - metalíza  - S04 (63) Zlato - metalíza S04 (63)
Kari - struktura  - S18 (77) Kari - struktura S18 (77)
Chilli  - S16 (75) Chilli S16 (75)
Pálená cihla - struktura  - S17 (76) Pálená cihla - struktura S17 (76)
Pískovec - struktura - S13 (72) Pískovec - struktura S13 (72)
Třtina - struktura  - S14 (73) Třtina - struktura S14 (73)
Pistaciová  - RAL 6019 (45) Pistaciová RAL 6019 (45)
Led - struktura  - S12 (71) Led - struktura S12 (71)
Obloha  - S11 (70) Obloha S11 (70)
Ocelová modř  - S15 (74) Ocelová modř S15 (74)
Měď - metalíza  - S03 (62) Měď - metalíza S03 (62)
Mosaz  - (83) Mosaz (83)
Hliník - metalíza  - S01 (60) Hliník - metalíza S01 (60)
Stříbro - metalíza  - S05 (64) Stříbro - metalíza S05 (64)
Kov  - RAL 9006 (20) Kov RAL 9006 (20)
Šedá  - RAL 7024 (39) Šedá RAL 7024 (39)
Čokoláda  - RAL 8017 (46) Čokoláda RAL 8017 (46)
Břidlice - struktura  - S10 (69) Břidlice - struktura S10 (69)
Antracit - metalíza  - S02 (61) Antracit - metalíza S02 (61)
Černá  - RAL 9005 (19) Černá RAL 9005 (19)
